高新节能保温材料
生产供应商

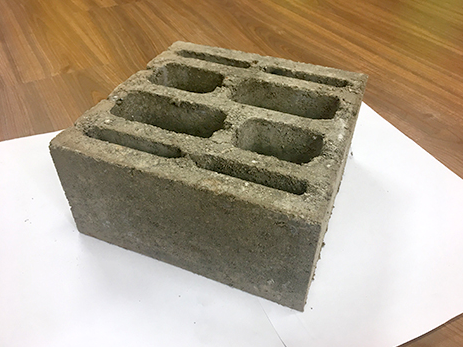

一、TMS保温砌块（砖）的主要性能指标应符合表1的要求。
表1 TMS保温砌块（砖）的主要性能指标
|
保 温 砌 块 （砖） |
项目 |
指标 |
试验方法 |
||
|
抗压强度（MPa） |
≥5.0 |
GB/T 4111 |
|||
|
干燥收缩率（%） |
≤0.055 |
||||
|
质量吸水率（%） |
≤18 |
||||
|
抗冻强度损失（%） |
≤25 |
||||
|
抗冻质量损失（%） |
≤5 |
||||
|
表观密度（Kg/m³） |
≤900、≤1000、≤1100 |
||||
|
碳化系数 |
≥0.85 |
||||
|
软化系数 |
≥0.85 |
||||
|
砌体 |
当量导热系数 ［W/（m·K）] |
≤0.25 |
≤0.20 |
≤0.15 |
GB/T 13475 |
|
当量蓄热系数 ［W/（m2·K）] |
≥4 |
≥3.5 |
≥3.0 |
计算指标 |
|
注：1、表观密度因砌块（砖）型、孔洞率和轻集料掺加量等的变化而有不同，可根据设计要求在保证其他性能达到标准的情况下作选择。
2、砌体的当量导热系数因砌块（砖）的类型及保温方式不同其保温效果不同，可根据设计要求在保证其他性能达到标准的情况下作选择。
二TMS保温砌块（砖）尺寸规格及允许尺寸偏差见表2。
表2TMS保温砌块（砖）的主要规格尺寸及允许偏差
|
项目 |
规格尺寸 |
单位 |
性能指标 |
实验方法 |
|
|
保温砌块 |
保温砖 |
||||
|
长度 |
390、240、190 |
mm |
±3 |
±2 |
JG/T 407
|
|
宽度 |
280、240、190 |
mm |
±3 |
±2 |
|
|
高度 |
190、115、90 |
mm |
±3 |
±2.5 |
|
注1：配砖和其他规格尺寸可由供需双方协商确定。
注2：砌块（砖）最小外壁厚不应小于20mm,最小肋厚不应小于15mm。
三、保温砌块（砖）填插的保温材料宜采用EPS板、XPS板，其性能应符合表3的规定。采用其他保温材料时，其性能应符合相关材料标准的规定。
表3 TMS保温砌块（砖）填插XPS板、EPS板的性能指标
|
序号 |
项目 |
单位 |
性能指标 |
试验方法 |
|
|
XPS板 |
EPS板 |
||||
|
1 |
密度 |
kg/m3 |
≥15 |
≥10 |
GB/T 6343 |
|
2 |
导热系数 |
W/(m·K) |
≤0.035 |
≤0.045 |
GB/T 10294 |
|
3 |
吸水率（V/V） |
% |
≤3.0 |
≤4.0 |
GB/T8810 |
|
4 |
燃烧性能 |
级 |
不低于B2级 |
不低于B2级 |
GB 8624 |
四 TMS砌筑砂浆的主要性能指标应符合表4的要求。
表4 TMS砌筑砂浆主要性能指标
|
项目 |
指标 |
试验方法 |
|
|
稠度（mm） |
60~80 |
JGJ/T 70
|
|
|
保水性（%） |
≥95 |
||
|
拉伸粘结强度（MPa） |
≥0.20 |
||
|
抗压强度（MPa） |
≥5 |
||
|
干密度（kg/m3） |
≤1800 |
||
|
凝结时间，h |
4-8 |
||
|
干燥收缩率（mm/m） |
≤1.0 |
||
|
抗冻性F25 |
质量损失（%） |
≤5 |
|
|
强度损失（%） |
≤25 |
||
|
导热系数［W/（m·K）] |
≤0.20 |
GB/T10294 |
|
|
蓄热系数［W/（m2·K）] |
≥4.8 |
计算指标 |
|

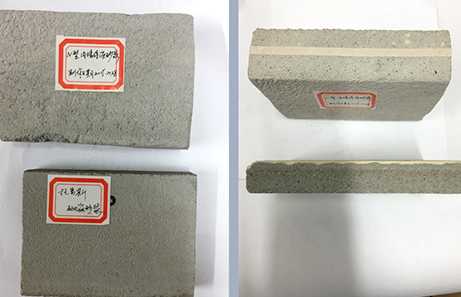

![HTSL@HWV7G]$B8206177E0B](http://www.tms333.com/resource/images/a3b0c93d68cf470d89cf520b1a5c5e87_11.png "HTSL@HWV7G]$B8206177E0B")
五TMS自保温砌块（砖）和TMS砌筑砂浆的放射性核素限量应符合《建筑材料放射性核素限量》 GB 6566的要求。
