一、技术介绍

    现有装配式建筑的外墙，一种是混凝土结构的外剪力墙板，没有隔热、保温的功能，知足不了建筑节能的要求。另一种是在两块水泥板之间夹保温板，两块水泥板和保温板之间用拉接件固定，形成三明治型墙板，涉及一种承重、保温一体化新型预制装配式剪力墙及施工方法，属于装配式建筑施工，TMS外墙自保温系统就属于该新型保温系统。

   所述新型预制装配式剪力墙包括设置有竖向分布钢筋和横向分布钢筋的内叶板、外叶板，保温结构层，以及若干材质为纤维增强塑料连接件，所述连接件穿过所述保温结构层，两端分别固定于所述内叶板、外叶板中；这种方案的主要题目是：其一，三层材料之间没有相容性，需要大量的拉接件穿过两块水泥板和中间的保温板，才能使两块水泥板夹住保温板，工作量也较大，拉接件价格高。其二，两块水泥板与保温板之间界限分明，结构犹如三明治，两块水泥板与保温板没有有机地紧密结合在一起，三者结合不紧密，两块水泥板与保温板之间轻易松动，如遇火灾，保温板燃烧收缩，连接件失效，沉重的外页水泥板有脱落的隐患。其三，承重复合保温板的外延保温层充当模板拼做模框后，在浇筑混凝土过程中因混凝土的侧压力过大而导致保温层暴裂的题目。在做外墙保温系统时，现行技术的做法为，通过对外墙板吊装定位后，外墙板中的承重层充当建筑物的受力构件，相邻两块外墙板中的保温层和外叶板拼接在一起。

二、技术保护点

1.一种装配式建筑外墙板的制备方法，其特征在于，包括如下步骤：（1）抗裂层和保温层的制备：在模具内铺设钢丝网或纤维网格布，然后铺设水泥料浆或抗裂砂浆制成抗裂层，再在抗裂层上部设置保温层；（2）抗弯部的设置：在保温层上铺设钢丝网和/或纤维网格布以及水泥增强层或抗裂砂浆层，使得所述钢丝网和/或纤维网格布设置在水泥增强层或抗裂砂浆层内构成抗弯部；（3）承重层的制备：在保温层的抗弯部上设置模具，模具内铺设钢筋后浇筑混凝土制成承重层，所述承重层与保温层凝固成一体并构成无界面的保温承重一体化外墙板；其中，所述承重层至少一侧边相对保温层向内缩进形成槽口，所述承重层向内缩进的侧边与所述保温层形成接壤线，所述接壤线外侧和内侧的保温层上都满铺钢丝网和/或纤维网格布，所述水泥增强层或抗裂砂浆层设置在接壤线外侧并延伸至接壤线内侧，或至少一侧边的接壤线外侧的保温层上设有抗弯部，所述抗弯部延伸至接壤线内侧。

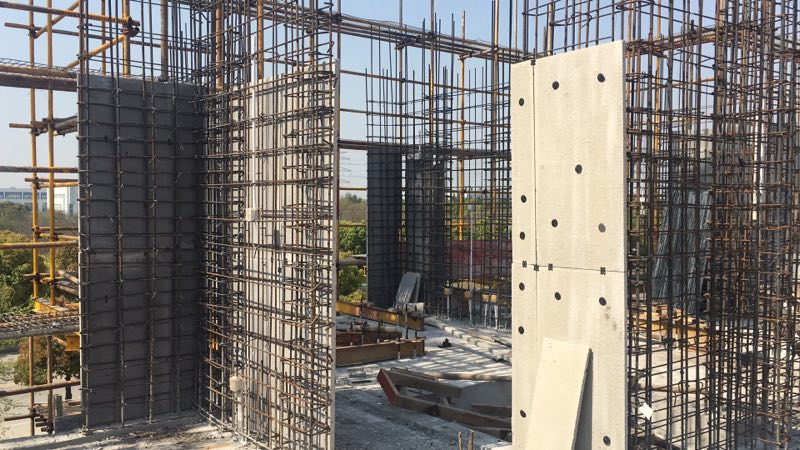

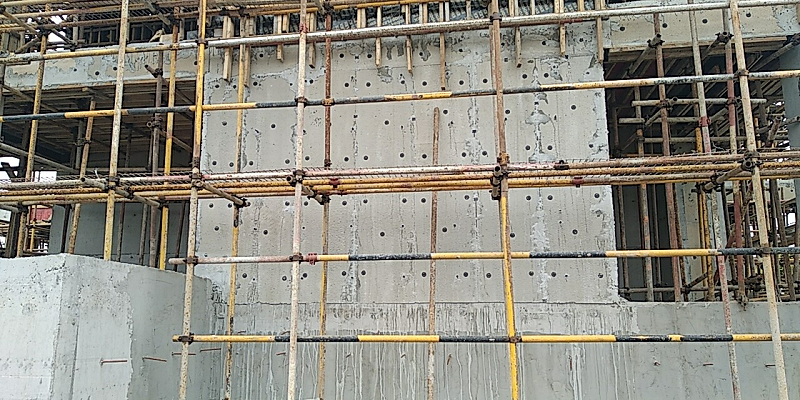

    TMS现浇外墙自保温系统与主体结构一次成型完成，实现外墙保温：节能与结构一体化的完美结合；不存在空鼓、脱落；为开发商、施工单位、业主免去了后顾之忧；真正做到了与建筑同寿命。
