首先，应认真检查裂缝产生的部位，正确鉴别裂缝的性质及种类，分析产生的原因，然后针对不同种类的裂缝，采取相应补救措施。
对保温层以下基层结构引起的结构性裂缝的处理，分为需要进行结构加固处理的裂缝与不需要结构加固处理仅需裂缝加固处理两种。
需要进行结构加固处理的裂缝，应将保温层沿裂缝处各向两边延伸20厘米～50厘米截掉,直至水泥或砌体基层，清理去除杂质，让裂缝完全暴露，然后依据有关部门对加固的要求进行加固处理，待确认处理合格后，用相应的材料将保温层修复完好。

对于保温板空鼓渗水部位的修复。在裂缝、空鼓部位将原来的保温板清理掉，在清理好的基层上滚涂界面剂一遍，待实干后将裁好的尺寸相当的聚苯板粘贴到基层上，然后再用具有很好柔韧的抹面砂浆（中夹网格布）将该部位修复平整，必要时加设锚固栓。

保温与非保温交接处及板通缝裂缝的处理方法。沿裂缝向两边各延伸5厘米左右，铲掉抹面砂浆表面层，保留网格布，清理后施涂抗裂防水胶，中夹抗裂加强布涂层，修补后的抗裂涂层表面与原来墙面平整度保持一致即可。

保温层之上抹面砂浆的裂缝、窗台、女儿墙等细部处理未到位引起的裂缝渗水处理。清理墙面，在窗台或女儿墙等渗水裂缝部位，直接滚涂抗裂防水补缝胶，中间压入超薄抗裂加强布。

网格布搭接不到位等引起裂缝的处理方法：

一是铲除抹面砂浆层，直至完全暴露未搭接到位的网格布，然后用柔性抹面砂浆重新嵌入网格布，让新贴的网格布与原网格布的搭接每边达8厘米以上，柔性抹面砂浆必须完全覆盖网格布，保持翻修表面与旧墙面平整度一致；

二是清理墙面，沿裂缝部位宽度5厘米左右，直接滚涂抗裂防水胶，中间压入超薄加强抗裂布。

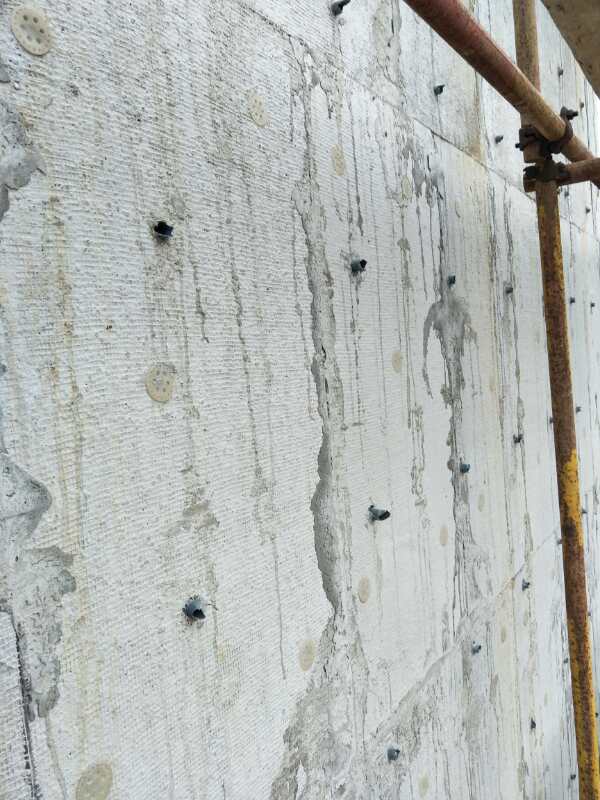

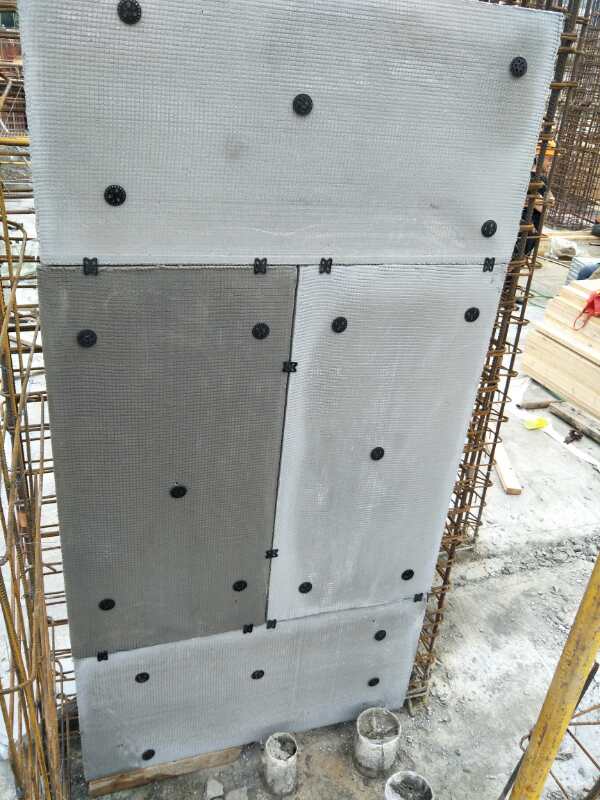

     TMS节能与结构一体化、墙体自保温；结构部位：采用A级保温现浇一体板，与建筑同寿命；砖墙部位：采用了自保温砖；形成了一套完整的自保温体系；该体系解决了外墙保温开裂、脱落、易燃的问题，避免了外墙保温出现控空鼓、渗水问题的出现，并且公建、住宅均可适用。
